智能养殖——让养殖生产更安全
智能养殖系统解决方案
环境监测 设备控制 异常预警

系统介绍

瑞丰信息养殖环境监测系统利用物联网技术,围绕设施化畜禽养殖场生产和管理环节,通过智能传感器在线采集养殖场环境信息(二氧化碳、氨气、硫化氢、空气温湿度等),同时集成改造现有的养殖场环境控制设备,实现畜禽养殖的智能生产与科学管理。养殖户可以通过手机、计算机等信息终端,实时掌握养殖厂环境信息,及时获取异常报警信息,并可以根据监测结果,远程控制相应设备,实现健康养殖、节能降耗的目的。

系统优势

整个系统由一台养殖环境数据采集器为核心,该设备内部集成空气温湿度、光照度、二氧化碳、氨气、硫化氢传感器,可自行采集圈舍中的相关环境参数,并通过设备自带的4G或RJ45数据链上报至远程云端服务器。

为适应应用场景的实际需求,养殖环境数据采集器还提供非常丰富的扩展功能供选择:

1、触摸屏:与养殖环境数据采集器连接,方便现场管理人员就地查看系统监测实时数据,各个设备运行状态以及参数设置等操作
2、4路开关量无源节点输入:可非常灵活的接入各种无源触电信号(烟感、到位开关、事件触发等)
3、4路开关量无源干接点输出:可非常灵活的根据事件需要,对开关型外部设备进行启停控制
4、1路通用RS485接口(自供电):简单方便的与我公司的外设进行扩展应用,其中包括风机控制器、湿帘控制器、水线控制器、料线控制器等,实现从上至下的树形设备扩展系统,功能几乎可以覆盖所有应用需求
系统功能

高防护 高可靠

采用全金属铸铝外壳+CNC定制加工防护套设计,防护等级为IP64,轻松面对养殖圈舍恶劣的环境(高湿、多粉尘、复杂的腐蚀气体及气溶物、易碰撞等),主板采用美国TI进口芯片与日本阻容外围元件组成,全工业级设计,稳定可靠。

全进口 高精准

集成瑞士进口空气温湿度、美国进口光照强度、韩国进口二氧化碳、英国进口氨气、英国进口硫化氢监测功能,采用过滤式泵吸设计,防护等级大大优于同类产品,使用安全稳定。

高集成 多输出

内部集成4路光隔离无源干接点输入与4路进口松下继电器干/湿(DC12V)接点输出,优异的隔离性能方便开关型传感器外接扩展(例如烟雾感应信号,设备到位信号,声光报警器输出等),以及弱控制信号输入输出。

高展现 多数据

提供一路触摸屏扩展(带电源输出DC12V),即插即用,可非常方便在现场全面展现各项数据,包括各个传感器的实时数据,历史数据,各个设备的运行状态,手动操作相关设备的启停(如外扩了相关控制器),同时可脱机运行。

高扩展 多搭配

提供一路通用RS485接口扩展(带电源输出DC12V),可以根据客户需求,任意扩展外设,包括压差传感器,水表,流量计,电表以及配套专用控制器(风机控制器、湿帘控制器、料线控制器、水线控制器)等,从而实现丰富强大的扩展功能,例如能耗监测、风机开关及转速监测测、湿帘开关及状态监测、料线系统开关及饲料用量采集,水线系统开关及喂水量统计等。

多接口 多功能

提供4G/RJ45/RS485三种接口方式(三选一),统一与上位机进行数据交换,包括数据的采集上传,控制设置命令的下发,设备状态的查询等等,其中4G与RJ45方式可设置为与云服务器直接,直接与用户云平台服务器连接,开放协议或定义定制对接。

重报警 高续航

完备的断电报警功能,当现场电源意外切断之后,设备会立即主动上报断电状态,如本地连接有相关报警器,则会通过报警器通知本地管理人员处理;断电之后,设备自带锂电池能持续工作两小时以上。

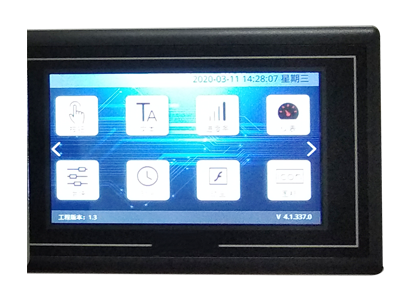

触摸屏

丰富的人机交互界面,包括现场数据展示(实时温湿度数据、实时光照度数据、实时二氧化碳数据、实时氨气浓度数据、实时硫化氢浓度数据等),现场设备运行状态(实时风机启停及转速数据、实时喂料量数据、实时供水量数据、实时用电量数据湿帘运行状态数据以及其他扩展外设数据);提供数据参数设置功能界面,包括各类传感器预设上限值与下限值;提供手动控制现场设备界面,包括风机启停,料线启停,湿帘启停与水线启停等。

1、屏幕尺寸:4.3寸
2、屏幕类型:32位真彩色,视角色差
3、触摸类型:电容式触摸屏,灵敏度高于同类产品
4、内部采用高速FPGA+ARM构架,纯工业级设计
5、分辨率:800*480,分辨率极高,优于同类产品

风机控制器

1、提供16路无源干接点输出与一路0-10V或4-20mA输出,可用于风机的启停控制与变频风机的启停快慢控制
2、提供16路红外传感器脉冲计数接口,用于采集风机转速数据
3、提供一路RS485上行接口,用于连接养殖环境数据采集器,并上报风机信息与执行相关控制命令等操作
4、防水防尘设计,防护等级IP65,适应能力极强

湿帘控制器

1、提供4路无源干接点输出控制,可用于湿帘的启停控制
2、内嵌4路交流互感功能接口,用于采集湿帘运行状态数据
3、提供一路RS485上行接口,用于连接养殖环境数据采集器,并上报湿帘信息与执行相关控制命令等操作
4、防水防尘设计,防护等级IP65,适应能力极强

水线控制器

1、提供2路无源干接点输出控制,可用于供水系统的启停控制
2、内嵌1路RS485接口,用于采集连接水表或流量计采集用水量数据
3、提供一路RS485上行接口,用于连接养殖环境数据采集器,并上报用水信息与执行相关控制命令等操作
4、防水防尘设计,防护等级IP65,适应能力极强

料线控制器

1、提供1路无源干接点输出控制,可用于料线系统的启停控制
2、提供开关量输出计时功能,并将数据上报,方便根据现场料线流量计算用料量
3、内嵌1路RS485接口,用于采集连接流量计采集用料数据
4、提供一路RS485上行接口,用于连接养殖环境数据采集器,并上报用料信息与执行相关控制命令等操作
5、防水防尘设计,防护等级IP65,适应能力极强
